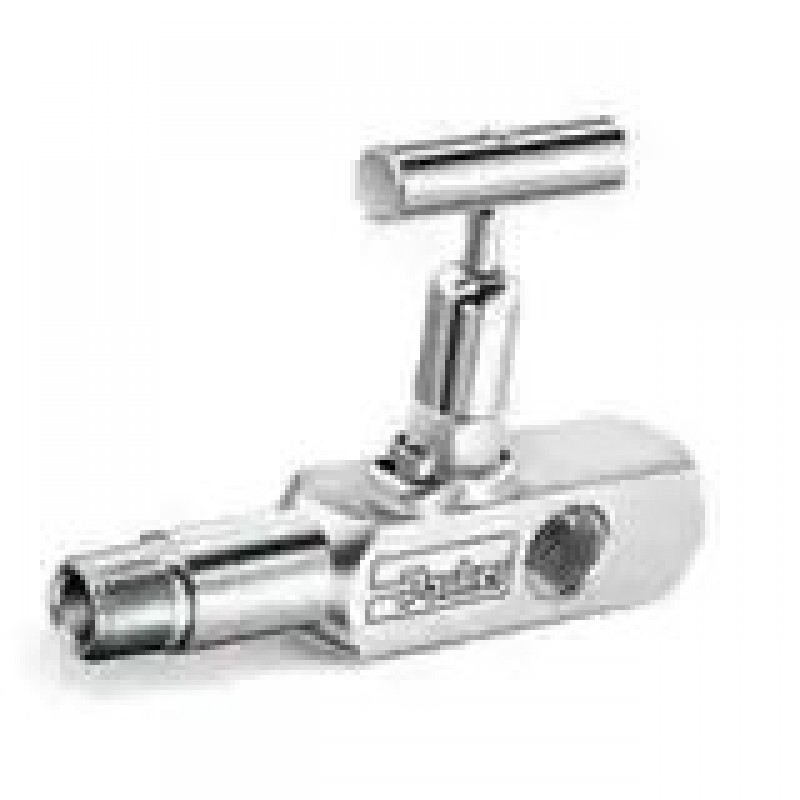

Игольчатые клапаны PV с выдвижным штоком

Приборные клапаны PV с выдвижным штоком/корневые задвижки с резьбовой крышкой. Давление до 6000 фунтов на кв. дюйм (414 бар).

Полное описание продукта

Приборные клапаны с выдвижным штоком / коренные задвижки производства Parker имеют резьбовую крышку. Их седла и уплотнения изготавливаются из различных материалов. Эти клапаны имеют стопорные пластины крышки для обеспечения дополнительной защиты клапана. Клапаны серии PV и PVG с диафрагмами двух типоразмеров обеспечивают прямое прохождение потока в одном направлении. Пользователь имеет прямой доступ для очистки проходного канала при работе с грязными или вязкими средами. Предусмотрена возможность замены седла. Все это дает огромные преимущества по сравнению с игольчатыми клапанами общего назначения.

Кроме того, в этих клапанах используется несмачиваемый верхний шток и невращающийся нижний шток в сочетании с коническим седлом для обеспечения надежного запирания и длительного срока службы седла даже при работе со средами с высоким содержанием твердых частиц (суспензиями). Пылезащитное уплотнение встроено в верхнюю часть крышки, чтобы исключить попадание загрязнений в область штока клапана извне и предотвратить вероятность блокировки вращения штока при эксплуатации.


Отрасли:
• Химическая промышленность
• Нефтехимическая промышленность
• Нефтегазовая промышленность
• Энергетика


Особенности и преимущества

• Двунаправленный поток
• Прямой доступ, одноходовой поток
• Стопорная пластина крышки исключает случайное отсоединение крышки
• Пылезащитное уплотнение защищает шток от загрязнения извне
• Дополнительный выпуск на стороне впуска — резьба NPTF 1/4 дюйма в клапанах серии PVG
• Резьба NPTF 1/2 дюйма в клапанах серии PVG
• Прочная конструкция из пруткового проката из нержавеющей стали марки 316
• Возможность монтажа панели
• Модели с портом для монтажа манометра
• Полная проверка в заводских условиях



Области применения:

• Линии технологического контроля
• Возможность использования с манометром
• Тяжелые условия эксплуатации
• Для линий высокого давления

Характеристики

Присоединительный размер соединения 1:	от 1/4 до 3/4 дюйма, Компрессионный трубный фитинг с двумя уплотнительными кольцами, компрессионный трубный фитинг с одним уплотнительным кольцом, резьба NPTF, резьба NPTM
Присоединительный размер соединения 2:	от 1/4 до 1/2 дюйма, Компрессионный трубный фитинг с двумя уплотнительными кольцами, компрессионный трубный фитинг с одним уплотнительным кольцом, резьба NPTF
Материал седла:	ПТФХЭ, пенополиуретан
Материал уплотнения штока:	Нитрильный каучук, фторкаучук
Материал корпуса:	Нержавеющая сталь марки 316
Максимальное рабочее давление:	2,200, 6,000, 750 psi, 152, 414, 52 bar
Максимальная рабочая температура:	250, 400 °F, 121, 204 °C
Минимальная рабочая температура:	-29 °C, -20 °F
