Манифольд серии H — до 6000 фунтов на кв. дюйм

Компактный манифольд серии H на 5 или 10 игольчатых клапанов для герметичного перекрытия потока.

Полное описание продукта

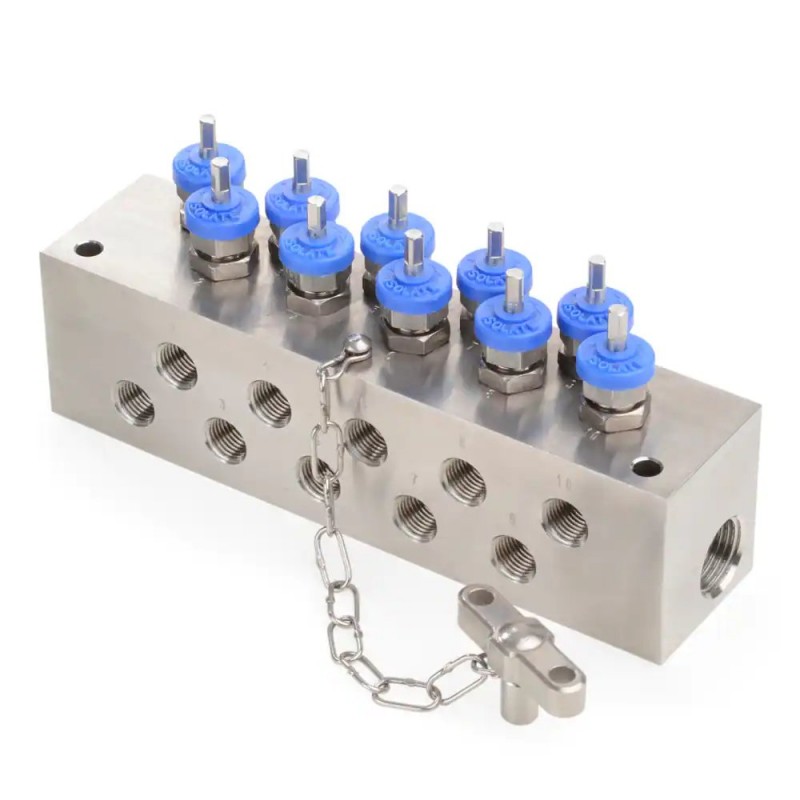

Клапанный манифольд серии H представляет собой манифольд в компактном корпусе, который работает с 5 или 10 определяемыми пользователем игольчатыми клапанами с металлическими седлами. Рассчитан на давление до 6000 фунтов на кв. дюйм (414 бар). Пользователи могут выбрать различные варианты компоновки, включая дополнительную установку на входной порт одинарного отсечного клапана. В стандартном исполнении предусмотрено два базовых порта (для стандартного типоразмера — по одному с каждой стороны). Один из них выступает в роли входного, а другой можно заглушить или оснастить клапаном для более удобной очистки. Если требуется клапан продувки, это необходимо обязательно указать при запросе. Компания Parker может установить на входной порт одинарный отсечной клапан, который выполняет функцию первичного отсечного клапана и позволяет полностью изолировать все выпускные клапаны от точки подвода давления. Необходимость такого исполнения и модель клапана следует обязательно указать при запросе. Такие дополнительные требования к клапанам отражаются в номерах деталей на этапе подготовки коммерческого предложения.

Отрасли:
• Добыча нефти и газа на шельфах
• Добыча нефти и газа на суше
• Нефтехимическая промышленность
• Химическая отрасль

Особенности и преимущества
• Сферический игольчатый клапан с седлом металл/металл, с ключом управления на цепочке
• 5 или 10 клапанов (на неиспользуемые порты можно установить заглушки)

Области применения:
• Распределение и управление подачей воздуха в магистралях КИП или технологических магистралях низкого давления
• Магистрали КИП или гидравлические системы высокого давления

Характеристики

Материалы изготовления:	Нержавеющая сталь марки 316
Упаковочный материал:	Графойл
Соблюдены требования технических условий:	NACE
Максимальное рабочее давление:	6000 psi, 414 bar
Максимальная рабочая температура:	260 °C, 500 °F
Минимальная рабочая температура:	-54 °C, -65.2 °F
Количество портов:	5, 10
Материал седла:	Полихлортрифторэтилен (Кел-Ф), ПЭЭК, стеллит, регулирующий
Размер резьбы:	BSPT, BSPP
Тип клапана:	Сферический
Тип монтажа:	6,5 мм
Присоединительный размер впускной магистрали:	1/2 (NPT F) inch
Присоединительный размер соединения выпускногом порта:	1/2 (NPT F) inch
Применение:	Распределение воздуха
Тип уплотнения:	Поворотная конструкция
