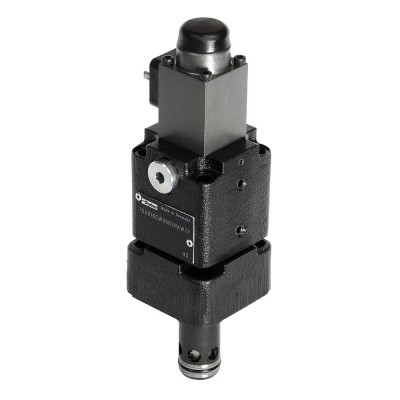

Пропорциональные дроссельные клапаны серии TDA TDA032EW09A2VXW

Двухходовые пропорциональные дроссельные клапаны TDA — это высокая точность регулирования больших потоков масла.

Двухходовые пропорциональные дроссельные клапаны Parker серии TDA обладают отличными техническими характеристиками — высокой разрешающей способностью и воспроизводимостью, а также отличным соотношением цены и качества. Они надежны и экономичны в эксплуатации. Клапаны серии TDA используются для регулирования больших потоков масла. При эксплуатации клапана в сочетании с цифровым усилителем мощности PCD00A-400 можно сохранять, изменять и дублировать его параметры.

Отрасли:
• промышленность;
• формовочное оборудование.

Особенности и преимущества
• Очень прочная и хорошо зарекомендовавшая себя конструкция с полостью и схемой монтажа согласно ISO 7368 обеспечивает надежную работу.
• Восемь типоразмеров (с NG16 по NG100) подходят для большинства гидравлических систем.
• Требуют меньше масла в контуре управления, что способствует повышению энергоэффективности.
• Высокая разрешающая способность и воспроизводимость обеспечивают повышенную точность работы.
• Короткие сроки поставки позволяют обойтись без складского хранения.
• Защита от неисправностей при сбое в электропитании.
• Защита от утечки из порта B в A.
• Перепад давления до 350 бар.

Области применения:
• прессы общего назначения;
• оборудование для литья под давлением;
• машины для литьевого прессования.

Описание и функциональные возможности
Клапан серии TDA имеет 3-ступенчатую конструкцию. Первая пилотная ступень с электромагнитным приводом конструктивно представляет собой золотник в гильзе. Вторая пилотная ступень оснащена регулирующей пружиной и командным золотником, а главная ступень выполнена в виде гильзы с тарельчатым клапаном. Пропорциональный электромагнит приводит в действие пилотный золотник, получая обратную связь от регулирующей пружины, и управляет положением командного золотника. Главный тарельчатый клапан перемещается вместе с командным золотником и создает свободное пространство для поступления жидкости из полости В в А (опционально из А в В) пропорционально току электромагнита. Положение тарельчатого клапана не зависит от перепада давления, который может достигать величины максимального рабочего давления.
