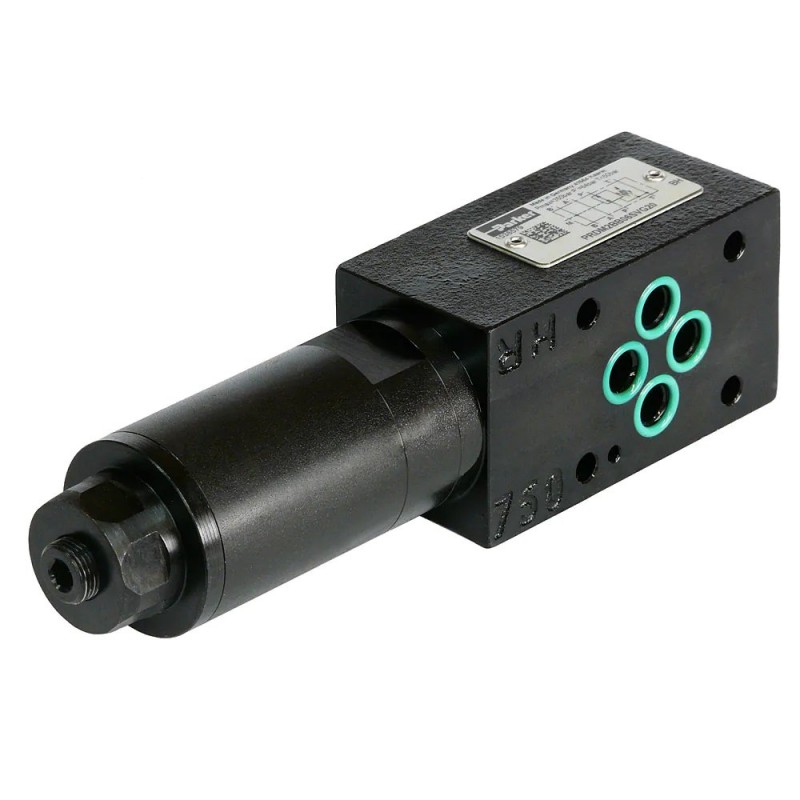

Редукционный клапан прямого действия — серия PRDM

Редукционные клапаны прямого действия PRDM в исполнении для модульного монтажа.

Полное описание продукта

Редукционные клапаны прямого действия серии PRDM являются одним из самых совершенных компонентов клапанной системы Parker модульного монтажа. Они отличаются высоким быстродействием и минимальным гистерезисом, что обеспечивает постоянно высокую производительность. Они контролируют давление в одной области гидравлического контура, поддерживая его на более низком уровне, чем в остальной системе. Кроме того, в конструкции предусмотрена встроенная функция сброса давления для вторичного контура пониженного давления.

Целевые рынки:
• Промышленность
• Станки
• Производство резиновых изделий и шин

Особенности и преимущества:
• Высокая универсальность применения благодаря широкому диапазону рабочих давлений
• Точная регулировка давления в ступенях — в соответствии с индивидуальными требованиями
• Высокое быстродействие — оптимизация работы оборудования
• Конструкция прямого действия, поршень с амортизатором — обеспечивает низкий уровень утечек и минимальный гистерезис
• Короткие сроки поставки большинства моделей — отсутствие потребности в складском хранении
• Типоразмеры: PRDM2 - NG06 (CETOP 03), PRDM3 - NG10 (CETOP 05)
• Трехходовой клапан для сброса давления во вторичном контуре
• Пониженное давление в портах P, A или B
• Уставки давления: 25, 70, 160, 210, 350 бар для серии PRDM2; 19, 50, 100, 150, 210 бар для серии PRDM3
• Порт для монтажа манометра

Области применения:
• Гидравлические системы общего назначения
• Станки
• Шиномонтажные прессы

Назначение:
Клапаны PRDM представляют собой «нормально открытые» устройства: в выключенном состоянии они обеспечивают свободный поток жидкости через управляемый порт. Когда давление ниже по потоку превышает величину усилия пружины, управляющий поршень перемещается со своего седла в закрытое положение, тем самым уменьшая поток жидкости, проходящий через главную систему. Поршень с амортизатором периодически движется, чтобы поддерживать заданное давление в этой части контура гидравлической системы. Если из-за воздействия внешних усилий давление в части контура возрастает, поршень будет продолжать перемещаться, противодействуя усилию пружины. Благодаря этому жидкость будет сливаться в резервуар, тем самым ограничивая максимальное давление до уровня уставки клапана.

Характеристики

Серия продуктов:	Клапан давления
Тип эксплуатации:	Прямой
Тип срабатывания:	Ручное управление
Тип монтажа:	Многослойная плита типа «сэндвич»
Максимальный расход:	N/A
Расход:	N/A
Максимальное рабочее давление:	NG06 / CETOP 03: 350, NG10 / CETOP 05: 315 bar
Уставка максимального давления:	N/A
Максимальная рабочая температура:	60 °C
Минимальная рабочая температура:	-20 °C
Материал уплотнения:	FPM
Вес:	1,3 (NG06/CETOP 03), 2,6 (NG10/CETOP 05) kg
