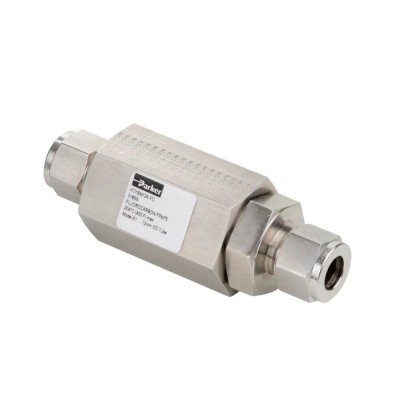

Невозвратный обратный клапан (10 000 фунтов на кв. дюйм) — серия Hi Check

Невозвратные обратные клапаны работают при низких температуре и давлении. Давление срабатывания не выше 10 фунтов на кв. дюйм.

Полное описание продукта

Высокопроизводительные обратные клапаны серии Hi Check производства Parker предназначены для однонаправленного регулирования расхода жидкостей и газов в технологических КИП. Выпускаются две модели обратных клапанов: для эксплуатации при низких температурах рабочим давлением 10 000 фунтов на кв. дюйм (689 бар) и 6000 фунтов на кв. дюйм (414 бар). Давление открытия (или срабатывания) этих двух обратных клапанов составляет 10 фунтов на кв. дюйм (0,7 бар). Корпус этих надежных в эксплуатации обратных клапанов, состоящий из двух подогнанных металлических частей, уменьшает вероятность утечек. Обратные клапаны производства Parker выпускаются с различной внутренней или внешней резьбой NPT, либо с компрессионными концевыми соединениями с одним или двумя уплотнительными кольцами. Компрессионные концевые соединения позволяют отказаться от использования соединений с конической резьбой и резьбовых герметиков, что дополнительно уменьшает количество потенциальных путей утечки и предотвращает проблемы, связанные с загрязнением системы. Существуют различные впускные и выпускные соединения: дюймовых типоразмеров 1/4, 3/8 и 1/2 дюйма, и метрических типоразмеров 6, 10 и 12 мм. Обратные клапаны разработаны с учетом требований стандарта ANSI/ASME B.16.34 в отношении давления и температуры, пределы которых ограничиваются используемыми для изготовления седел материалами. Имеются модели, отвечающие требованиям NACE. В стандартном исполнении обратные клапаны серии Hi Check изготавливаются из нержавеющей стали марки 316. Также имеются модели из дуплексной нержавеющей стали и из сплава Monel. Для обеспечения максимальной гибкости в эксплуатации предусмотрен широкий выбор уплотнительных колец из различных материалов, в том числе из фторкаучука FPM75 и V1238-95, бутадиенакрилонитрильного каучука, этиленпропиленового каучука и из каучука на основе высокофторированного фторуглерода.

Отрасли:
• Добыча нефти и газа на шельфах
• Добыча нефти и газа на суше
• Нефтехимическая промышленность
• Химическая промышленность
• Производство энергии

Особенности и преимущества
• Соответствие требованиям стандарта ANSI/ASME B.16.34
• Отслеживание номера плавки

Области применения:
• Смазочные узлы
• Водоподготовка
• Узлы дозирования химических реагентов
• Гидравлические системы управления устьевого оборудования
• Аварийный останов
• Насосные установки
• Газобустерные установки
• Испытательное оборудование

Характеристики

Длина:	74.7, 79.7, 87.9, 106.8, 107.3, 113.7 mm, 2.04, 2.94, 3.14, 3.46, 4.2, 4.23, 4.48 inch
Максимальное рабочее давление:	6000, 10000 psi
Присоединительный размер впускной магистрали:	Внутренняя резьба 1/4 дюйма, внутренняя резьба 3/8 дюйма, внутренняя резьба 1/2 дюйма, наружная резьба 1/4 дюйма, наружная резьба 1/2 дюйма, 1/4 дюйма, 3/8 дюйма, 1/2 дюйма, 6 мм, 10 мм, 12 мм
Присоединительный размер соединения выпускногом порта:	Внутренняя резьба 1/4 дюйма, внутренняя резьба 3/8 дюйма, внутренняя резьба 1/2 дюйма, 1/4 дюйма, 3/8 дюйма, 1/2 дюйма, 6 мм, 10 мм, 12 мм
Тип соединения:	Резьба NPT, компрессионный трубный фитинг с двумя уплотнительными кольцами, компрессионный трубный фитинг с одним уплотнительным кольцом
Материалы изготовления:	Нержавеющая сталь марки 316, дуплексная сталь, Monel
Материал уплотнительного кольца:	Фторкаучук FPM 75, бутадиенакрилонитрильный каучук, этиленпропиленовый каучук, фторкаучук V1238-95, уплотнение из каучука на основе высокофторированного фторуглерода
Соблюдены требования технических условий:	Н/Д, NACE
