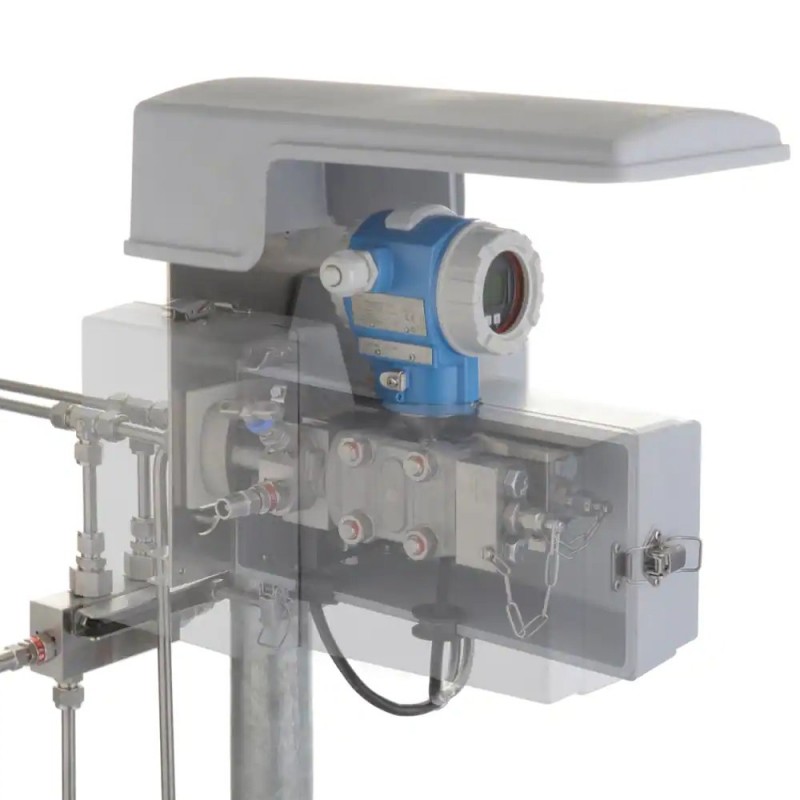

Модульные манифольды, отвечающие требованиям MESC

Манифольды и принадлежности Parker в произвольной комплектации для оборудования КИП с малым проходным сечением.

Полное описание продукта

Манифольды и принадлежности Parker соответствуют требованиям MERC и позволяют клиентам сконфигурировать и заказать комплектный манифольд КИП малого проходного сечения и систему монтажа за несколько минут. После того как клиент сделал свой выбор, специалисты компании Parker выполняют сборку и доставляют полностью собранную и готовую к монтажу систему.

Все комплектующие для манифольдов MESC этой линейки изготавливаются в соответствии с внутрифирменным рамочным Соглашением между компаниями Parker и Shell, в котором определено, что компания Parker является эксклюзивным поставщиком клапанов КИП, манифольдов, клапанов между технологическими линиями и КИП, фитингов, труб и сопутствующих компонентов. Большой выбор из более 40 предварительно сконфигурированных систем, отвечающих требованиям MESC. Кроме того, предлагается широкий ассортимент 2 и 4-клапанных манифольдов с одним изолирующим и одним выпускным клапаном, двумя изолирующими и двумя выпускными клапанами, с двумя изолирующими клапанами, с одним уравнительным и одним выпускным клапаном.

Линейка изделий, отвечающих требованиям MESC, также включает в себя солнцезащитные конструкции и защитные кожухи, крепеж опорных плит, уплотнительные и продувочные емкости, паровые и электрические нагреватели, заправочные соединители и устройства для защиты портов.

Отрасли:
• Добыча нефти и газа на шельфах
• Добыча нефти и газа на суше
• Нефтехимическая промышленность
• Химическая отрасль

Особенности и преимущества
• Поставки от одного поставщика всех крепежных приспособлений и устройств защиты для манифольдов КИП, отвечающих требованиям MESC, а также широкий ассортимент проверенных на практике и совместимых между собой компонентов
• Отсутствие необходимости тратить время на сборку на месте эксплуатации и проблем совместимости на финальном этапе, которые могут возникать при использовании
компонентов от разных поставщиков
• Усовершенствованная конструкция проточной части обеспечивает плотное соединение, высокую точность измерений и отсутствие ошибок в измерительной линии
• Возможность доступа к системе соединений для упрощения монтажа и последующего обслуживания в процессе эксплуатации

Области применения:
• Подключение между оборудованием КИП и технологическим процессом

Характеристики

Материал болта:	ASTM A193-B8 CL2
Номер MESC:	609856.205.1, 609856.207.1, 609856.215.1, 609856.217.1, 609856.225.1, 609856.227.1, 609856.235.1, 609856.237.1, 609856.305.1, 609856.325.1, 609856.315.1, 609856.335.1, 609856.317.1, 609856.337.1, 609856.209.1, 609856.219.1, 609856.229.1 , 609856.239.1, 60
Размер вентиляционного отверстия:	10 мм, 3/8, 1/2 дюйма
Присоединительный размер соединения выпускногом порта:	DIN 19213, наружная резьба” NPT 1/2 дюйма, внутренняя резьба” NPT 1/2 дюйма, внутренняя резьба BSPP 1/2 дюйма, IEC 61518
Тип соединения:	Компрессионный фитинг с двумя уплотнительными кольцами, компрессионный фитинг с одним уплотнительным кольцом
Block Type:	Два изолирующих/уравнительный/выпускной клапан, Два изолирующих/выпускной клапан, один изолирующий/выпускной клапан
Количество клапанов:	4-клапанный, 2-клапанный
Максимальное рабочее давление:	400, 413 bar
Максимальная рабочая температура:	200 °C
Упаковочный материал:	ПТФЭ, Н/П, Графит
Соблюдены требования технических условий:	ISO 10474-3.1B
