Артикул: PRK1236

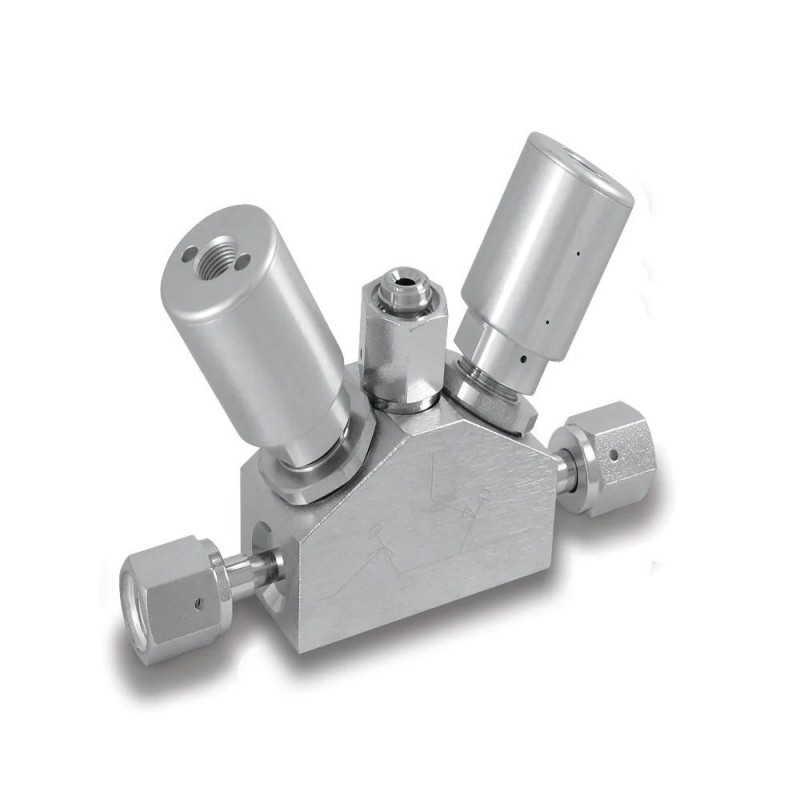

UHP Stainless Steel Diaphragm Valve - High Flow Manifold - 930Y Series
Доступно к заказу
Цена по запросу
Гарантия лучше цены
Предложим наиболее выгодную цену на данный товар
The 930Y valve offers the same benefits as the standard two way valve. The “Y” valveconfiguration allows for a mix of operator combinations, reduces space requirements, and has fewer welds over standard valvealignments.
Полное описание продукта
The 930Y valve offers the same benefits as the standard two way valve. The “Y” valve configuration allows for a mix of operator combinations, reduces space requirements, and has fewer welds over standard valve alignments. Pressure and flow requirements are unique to each valve in this offering, please reference the two way data sheet to ensure proper selection. Standard surface finish of 10 micro inch Ra. Internally threadless and springless. Fully functional from vacuum to 300 psig. High cycle life (including corrosive service.) 100% Helium leak tested. Standard full internal electroplish. Minimal particle generation and particle entrapment areas. Vericlean™, Veriflo's low sulfur high purity 316L Stainless Steel enhances electropolishing, welding, and corrosion resistance.Характеристики
| Материал корпуса: | VeriClean 316L Stainless Steel |
| Материал диафрагмы: | Elgiloy, Equivalent |
| Материал седла: | PCTFE (std), PEEK, Vespel |
| Материал крышки: | 17-4 Stainless Steel |
| Материал гайки: | 316L Stainless Steel |
| Материал корпуса: | Anodized Aluminum |
| Испытательное давление: | 188 psig (13 barg) (NC, NO)450 psig (31 barg) (I, M) |
| Давление разрыва: | 375 psig (26 barg) (NC, NO)900 psig (62 barg) (I, M) |
| Расход: | Cv 0.3 Process Valve (NC, NO, I)Cv 0.22 Process Valve, Lever (M)Cv 0.18 Purge Valve |
| Интенсивность внутренних утечек: | ≤ 1 x 10-9 scc/sec He |
| Интенсивность внешних утечек: | ≤ 2 x 10-10 scc/sec He |
| Обработка поверхности: | 10 micro inch Ra |
| Объем: | 4.26 cm3 |
| Вес: | 2.1 lb, 0.95 kg |
| Максимальное расчетное давление на входе: | 125 psig (8.6 barg) (NC, NO)300 psig (20.7 barg) (I, M) |
| Минимальное расчетное давление на входе: | Vacuum |
| Давление срабатывания: | 75 psig nominal (5 barg) |
| Присоединительный размер впуска воздуха: | 1/8-27 NPT |
| Температура прогрева: | in the open position: 250 °F, 121°C in the open position °C |
| Максимальная рабочая температура: | 66 °C, 150 °F |
| Минимальная рабочая температура: | -40 °C, -40 °F |
Характеристики
- Вес
- 2.1 lb, 0.95 kg
- Давление разрыва
- 375 psig (26 barg) (NC, NO)900 psig (62 barg) (I, M)
- Давление срабатывания
- 75 psig nominal (5 barg)
- Интенсивность внешних утечек
- ≤ 2 x 10-10 scc/sec He
- Интенсивность внутренних утечек
- ≤ 1 x 10-9 scc/sec He
- Испытательное давление
- 188 psig (13 barg) (NC, NO)450 psig (31 barg) (I, M)
- Максимальная рабочая температура
- 66 °C, 150 °F
- Максимальное расчетное давление на входе
- 125 psig (8.6 barg) (NC, NO)300 psig (20.7 barg) (I, M)
- Материал гайки
- 316L Stainless Steel
- Материал диафрагмы
- Elgiloy, Equivalent
- Материал корпуса
- Anodized Aluminum
- Материал крышки
- 17-4 Stainless Steel
- Материал седла
- PCTFE (std), PEEK, Vespel
- Минимальная рабочая температура
- -40 °C, -40 °F
- Минимальное расчетное давление на входе
- Vacuum
- Обработка поверхности
- 10 micro inch Ra
- Объем
- 4.26 cm3
- Присоединительный размер впуска воздуха
- 1/8-27 NPT
- Расход
- Cv 0.3 Process Valve (NC, NO, I)Cv 0.22 Process Valve, Lever (M)Cv 0.18 Purge Valve
- Температура прогрева
- in the open position: 250 °F, 121°C in the open position °C
