Артикул: K04F3-10.0V

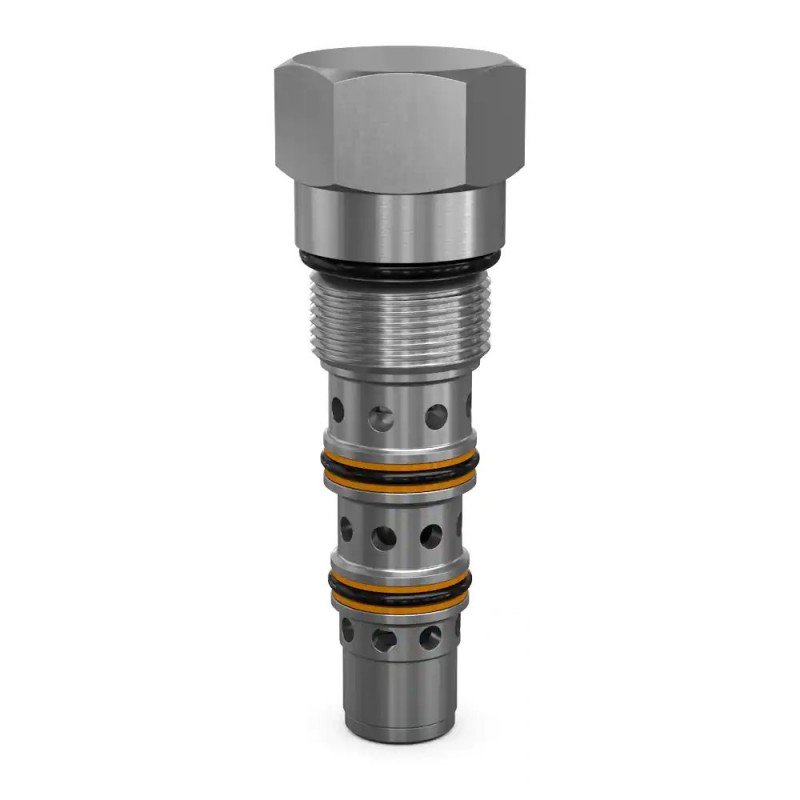

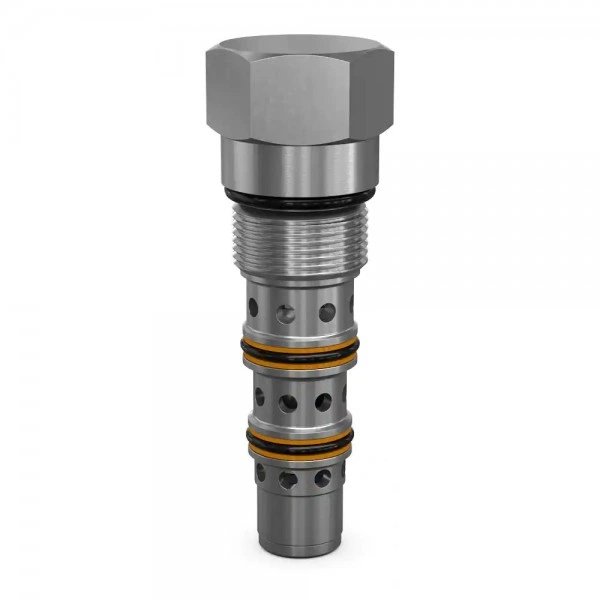

Cartridge Spool Type Shuttle Valves with All Ports Open K04F3-10.0V
Доступно к заказу
Цена по запросу
Parker's 3-position, 3-way spool type open center shuttle valves are available in two cavity sizes and are pilot controlled. These shuttle valves are capable of flows up to 100 lpm (26 gpm) and 420 bar (6000 psi).
In closed loop hydrostatic transmission systems, it is often necessary to bleed off some of the oil from the circuit and replace it with cool, clean oil from a charge replenishing pump. The hot oil is typically routed through a filter and cooler before returning to the reservoir. System designers use a hot oil shuttle valve to achieve this. Higher pressure fluid from the loop causes the shuttle valve to shift allowing oil from the low pressure side of the loop to be ported out the common port. These valves are usually used in conjunction with a relief valve. Parker’s K04F3 has an open center position with metering orifices to control flow. Capable of 15 gpm and up to 6000 psi, the K04F3 valve is available with 5 switching pressures.
Характеристики
| Расход: | 26 GAL/MIN, 100 L/MIN |
| Давление переключения: | 145 PSI, 10 BAR |
| Материал уплотнения: | Fluorocarbon |
| Расход: | 26 Gal/min, 100 L/min |
| Давление переключения: | 145 psi, 10 bar |
| Материал уплотнения: | Fluorocarbon |
| Максимальный расход: | 26 Gal/min, 100 L/min |
| Стандартная уставка расхода: | 15 Gal/min, 55 L/min |
| Тип эксплуатации: | Spring Centered, All Parts Open |
| Максимальное расчетное давление на входе: | 6000 psi, 420 bar |
| Тип срабатывания: | Pressure Sensing |
| Конфигурация: | 3-way Spool Type |
| Максимальное рабочее давление: | 6000 psi, 420 bar |
| Интенсивность утечек: | N/A |
| Размер полости: | C10-4 |
| Функция: | Shuttle |
| Для типа жидкости: | Mineral-based or synthetic hydraulic fluids |
| Максимальная кинематическая вязкость: | 45-2000 SSU (6 to 420 cSt) cSt |
| Показатель эффективности фильтра: | ISO 4406 18/16/13, SAE Class 4 |
| Материал клапана: | All parts steel. All operating parts hardened steel |
| Момент затяжки при монтаже: | 37 lb-ft, 50 Nm |
| Рабочая температура: | -15 to +400 °F, -26 to +204 °C |
| Максимальная рабочая температура: | +400 °F, +204 °C |
| Минимальная рабочая температура: | -15 °F, -26 °C |
| Вес: | 0.37 lb, 0.17 kg |
- Вес
- 0.37 lb, 0.17 kg
- Давление переключения
- 145 psi, 10 bar
- Для типа жидкости
- Mineral-based or synthetic hydraulic fluids
- Интенсивность утечек
- N/A
- Конфигурация
- 3-way Spool Type
- Максимальная кинематическая вязкость
- 45-2000 SSU (6 to 420 cSt) cSt
- Максимальная рабочая температура
- +400 °F, +204 °C
- Максимальное рабочее давление
- 6000 psi, 420 bar
- Максимальное расчетное давление на входе
- 6000 psi, 420 bar
- Максимальный расход
- 26 Gal/min, 100 L/min
- Материал клапана
- All parts steel. All operating parts hardened steel
- Материал уплотнения
- Fluorocarbon
- Минимальная рабочая температура
- -15 °F, -26 °C
- Момент затяжки при монтаже
- 37 lb-ft, 50 Nm
- Показатель эффективности фильтра
- ISO 4406 18/16/13, SAE Class 4
- Рабочая температура
- -15 to +400 °F, -26 to +204 °C
- Размер полости
- C10-4
- Расход
- 26 Gal/min, 100 L/min
- Стандартная уставка расхода
- 15 Gal/min, 55 L/min
- Тип срабатывания
- Pressure Sensing
- Тип эксплуатации
- Spring Centered, All Parts Open
- Функция
- Shuttle
