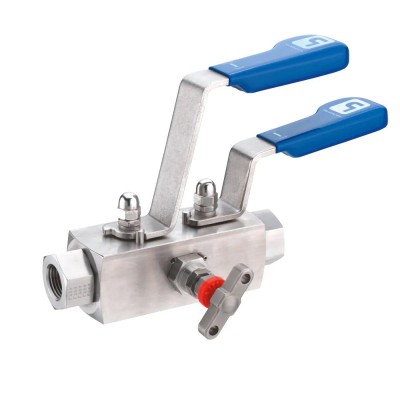

Манифольд — серия Hi-Pro HPM6LS3DBBN

В манифольдах Hi-Pro объединены отсечной шаровой клапан и выпускные/дыхательные клапаны шарового или игольчатого типов.

Сдвоенный запорно-спускной клапан манифольда серии Hi-Pro производства Parker рассчитан на давление до 10 000 фунтов на кв. дюйм (689 бар). В нем объединены отсечные клапаны шарового типа и выпускные/дыхательные клапаны шарового или игольчатого типа, которые подключаются к измерительным датчикам давления, манометрам и реле давления. Объединение клапанов в одном блоке снижает затраты на монтаж и повышает безопасность, предлагает потребителю возможность изоляции приборов, а также функционал выпускных/дыхательных клапанов и испытательного устройства.

В серии Hi-Pro выпускаются одинарная и сдвоенная запорно-спускная арматура манифольдов, которая может состоять из основного отсечного шарового клапана с проходным сечением 10 мм и различных шаровых или игольчатых клапанов, обеспечивающих дополнительную изоляцию или сброс/вентиляцию. В стандартном исполнении манифольды имеют входные и выходные отверстия с внутренней резьбой NPT 1/2 дюйма, выпускные/вентиляционные отверстия с внутренней резьбой NPT 1/4 дюйма. Изделия выпускаются с самыми разными типами соединений, в том числе с раструбами для труб, стыковыми сварными соединениями, с резьбой BSPT и BSPP, соединениями Parker CPI© с одним уплотнительным кольцом, а также с компрессионными фитингами A-LOK™ с двумя уплотнительными кольцами.

Седла и сальниковые уплотнения всех шаровых клапанов в манифольдах Parker серии Hi-Pro в стандартном исполнении изготавливаются из ПТФЭ. Кроме того, седла могут изготавливаться из ПЭЭК, а сальниковые уплотнения — из графойла. Сферические игольчатые клапаны имеют самоцентрирующийся, невращающийся наконечник шпинделя, сальниковое уплотнение из ПТФЭ и седла с уплотнением металл-металл, которое обеспечивает полностью герметичное отсечение. Для работы с газами наконечник изготавливается из мягких материалов — ПЭЭК и ПТФХЭ. В стандартном исполнении манифольды серии Hi-Pro производства Parker изготавливаются из нержавеющей стали марки 316, а также из других коррозионно-стойких сплавов.

Отрасли:
• Добыча нефти и газа на шельфах
• Добыча нефти и газа на суше
• Нефтехимическая промышленность
• Химическая отрасль

Особенности и преимущества
• Конструкция корпуса из двух частей позволяет снизить вероятность утечки
• Расчетный коэффициент запаса по рабочему давлению 4:1
• Конструкция отвечает требованиям ANSI / ASME B16.34 (где применимо)
• Двунаправленный
• Принцип шарового поплавка и седел с динамическим откликом, функция самосброса
• Доступны интегрированные компрессионные торцы, исключающие необходимость использования конической резьбы с резьбовым герметиком
• Работа с низким моментом затяжки
• Ручка с жесткими упорами на четверть оборота с эргономичным защитным рукавом
• Полная проверка — гидростатические испытания и испытания на герметичность воздухом низкого давления
• Отсутствие статического электричества
• Дополнительно возможно огнестойкое исполнение согласно API 607, BS6755 Pt2.d

Области применения:
• Линии для оборудования КИП
• Изоляция технологических процессов
• Верхние блоки подключения кабель-шлангов
• Гидравлические станции
• Узлы дозирования химических реагентов
