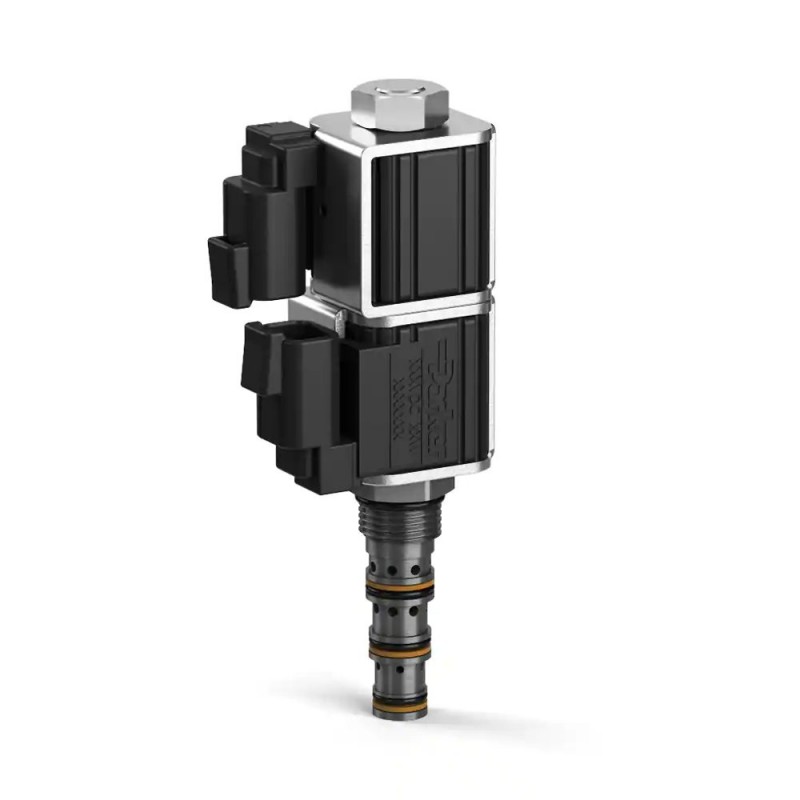

Parker’s family of 3-position, 4-way proportional directional control valves come standard with closed or float center spools and are capable of flows up to 32 lpm (8.5 gpm) and pressures as high as 350 bar (5000 psi).
Parker’s selection of 3-position, 4-way proportional directional control valves provide predictable and precise controls for applications that require bidirectional flow and controllability. These valves are capable of handling flows up to 32 lpm (8.5 gpm) and pressures as high as 350 bar (5000 psi). These valves can be used in conjunction with an external compensator finer control is required, however these valves are ideal for variable flow actuator or motor applications that need exact control with to ability to stop completely and an acceptable rate of leakage due to the inherent characteristic spool design. Parker’s 3-position, 4-way proportional directional control valves can pair with any Current Controlled Pulse Width Modulation (PWM) valve driver and can be used on a variety of mobile and industrial applications within the agriculture, construction, and manufacturing markets.
Markets:
• Agriculture
• Construction
• Miscellaneous Industrial
• Miscellaneous Manufacturing
• Miscellaneous Mobile
Features/Benefits:
• One piece cartridge housing
• Regulates flow proportionally to input solenoid current
• All external parts zinc plated
Applications:
• Applications requiring precise controls
• Variable flow applications
• Actuator control
• Motor speed control
Additional Technical Insight:
Recommended to be used with a Current Controlled Pulse Width Modulation (PWM) valve driver.
Характеристики
| Расход: | 2.7, 4 GAL/MIN, 10, 15 L/MIN |
| Максимальное расчетное давление на входе: | 5000 PSI, 350 BAR |
| Конфигурация: | Floating Center |
| Материал уплотнения: | Nitrile |
| Функция блокировки автоматики: | Detented |
| Расход: | 2.7, 4 Gal/min, 10, 15 L/min |
| Максимальное расчетное давление на входе: | 5000 psi, 350 bar |
| Конфигурация: | Floating Center |
| Функция блокировки автоматики: | Detented |
| Материал уплотнения: | Nitrile |
| Максимальный расход: | 2.7, 4 Gal/min, 10, 15 L/min |
| Точность измерения расхода: | +/- 15% @ 75% Nominal Current and Constant DeltaP Maintained with Pressure Compensator |
| Максимальное рабочее давление: | 5000 psi, 350 bar |
| Максимальное давление в баке: | 3000 psi, 210 bar |
| Интенсивность утечек: | 10 @ 3000 PSI (210 BAR) cm3/min |
| Размер полости: | C08-4 |
| Функция: | Proportional Directional Control |
| Тип эксплуатации: | Solenoid operated, Manually operated |
| Тип срабатывания: | Electrical, Manual |
| Для типа жидкости: | Mineral-based or synthetic hydraulic fluids |
| Максимальная кинематическая вязкость: | 45-2000 SSU (6 to 420 cSt) cSt |
| Показатель эффективности фильтра: | ISO 4406 18/16/13, SAE Class 4 |
| Материал клапана: | All parts steel. All operating parts hardened steel |
| Момент затяжки при монтаже: | 22 lb-ft, 30 Nm |
| Момент затяжки гайки катушки: | 3 lb-ft, 4.1 Nm |
| Рабочая температура: | -30 to +250 °F, -34 to +121 °C |
| Максимальная рабочая температура: | +250 °F, +121 °C |
| Минимальная рабочая температура: | -30 °F, -34 °C |
| Тип катушки: | 1/2" Super Coil |
| Ток: | 1.15 @ 12 VDC, 1.58 @ 12 VDC, 0.58 @ 24 VDC, 0.79 @ 24 VDC A |
| Потребляемая мощность: | 14, 19 W |
| Частота: | 100-400 Hz |
| Время отклика: | 50 ms |
| Модификация точки открывания: | 25% - 30% of Input Signal |
| Гистерезис: | Less than 6% |
| Вес: | 0.34 lb, 0.15 kg |
- Вес
- 0.34 lb, 0.15 kg
- Время отклика
- 50 ms
- Гистерезис
- Less than 6%
- Для типа жидкости
- Mineral-based or synthetic hydraulic fluids
- Интенсивность утечек
- 10 @ 3000 PSI (210 BAR) cm3/min
- Конфигурация
- Floating Center
- Максимальная кинематическая вязкость
- 45-2000 SSU (6 to 420 cSt) cSt
- Максимальная рабочая температура
- +250 °F, +121 °C
- Максимальное давление в баке
- 3000 psi, 210 bar
- Максимальное рабочее давление
- 5000 psi, 350 bar
- Максимальное расчетное давление на входе
- 5000 psi, 350 bar
- Максимальный расход
- 2.7, 4 Gal/min, 10, 15 L/min
- Материал клапана
- All parts steel. All operating parts hardened steel
- Материал уплотнения
- Nitrile
- Минимальная рабочая температура
- -30 °F, -34 °C
- Модификация точки открывания
- 25% - 30% of Input Signal
- Момент затяжки гайки катушки
- 3 lb-ft, 4.1 Nm
- Момент затяжки при монтаже
- 22 lb-ft, 30 Nm
- Показатель эффективности фильтра
- ISO 4406 18/16/13, SAE Class 4
- Потребляемая мощность
- 14, 19 W
- Рабочая температура
- -30 to +250 °F, -34 to +121 °C
- Размер полости
- C08-4
- Расход
- 2.7, 4 Gal/min, 10, 15 L/min
- Тип катушки
- 1/2" Super Coil
- Тип срабатывания
- Electrical, Manual
- Тип эксплуатации
- Solenoid operated, Manually operated
- Ток
- 1.15 @ 12 VDC, 1.58 @ 12 VDC, 0.58 @ 24 VDC, 0.79 @ 24 VDC A
- Точность измерения расхода
- +/- 15% @ 75% Nominal Current and Constant DeltaP Maintained with Pressure Compensator
- Функция
- Proportional Directional Control
- Функция блокировки автоматики
- Detented
- Частота
- 100-400 Hz
