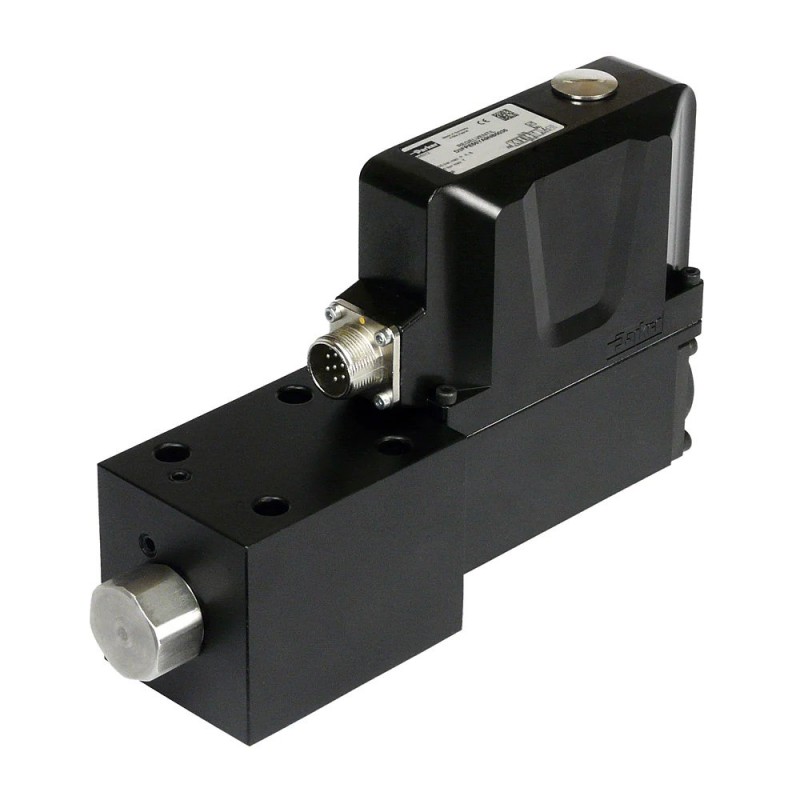

Пропорциональные гидрораспределители прямого действия серии DFplus D3FPE50PB9VB00

Гидрораспределители прямого действия D1FP и D3FP с высокими динамическими характеристиками и интерфейсом EtherCAT (опция).

Гидрораспределители прямого действия D1FP и D3FP обладают превосходными динамическими характеристиками при максимальной пропускной способности. Это оптимальные устройства, обеспечивающие высочайшую точность позиционирования гидравлического исполнительного механизма, а также контроль давления и скорости.

Частотные характеристики гидрораспределителей серии D1FP и D3FP с приводом VCD® сопоставимы с характеристиками электрогидравлических сервоклапанов. При отключении питания золотник перемещается в заданное положение. Возможны любые стандартные входные сигналы.

Вариант исполнения с интерфейсом EtherCAT
Гидрораспределители серий D1FP и D3FP с интерфейсом EtherCAT отвечают требованиям современных технологий обмена данными между гидрораспределителем и центральной системой управления. Благодаря высокой скорости передачи данных и короткому времени срабатывания высокодинамичные гидрораспределители серии DFplus также могут использоваться в системе на основе полевых шин.

Вариант исполнения со свободно конфигурируемым контуром управления
Гидрораспределители DFplus серий D1FP*D и D3FP*D со свободно конфигурируемым контуром управления более высокого уровня обеспечивают эффективное динамическое регулирование без необходимости применения дополнительного контроллера. Наличие встроенной электроники и аналогового датчика позволяет гидрораспределителям осуществлять точную регулировку давления или положения.

Отрасли:
• промышленность;
• станки;
• формовочное оборудование;
• морская техника (гражданского назначения).

Особенности и преимущества
• Динамические характеристики, сопоставимые с сервоклапанами (–3 дБ / 350 Гц при амплитуде входного сигнала ±5%), обеспечивают оптимальное время срабатывания и подходят для сложных условий эксплуатации.
• Высокая воспроизводимость способствует оптимизации технологического процесса и повышению точности работы оборудования.
• Надежная конструкция гидрораспределителя снижает риск выхода из строя.
• Цифровая электроника обеспечивает гибкость применения и легкую адаптацию к различным условиям эксплуатации.
• Короткие сроки поставки позволяют обойтись без складского хранения.
• Заданное положение золотника при отключении питания – дополнительные положения P-A/B-T или P-B/A-T или центральное положение (для золотников с полным перекрытием).
• По запросу оснащается интерфейсом EtherCAT, обеспечивающим высокую скорость передачи данных и короткое время срабатывания.
• Дополнительно может оснащаться свободно конфигурируемым контуром управления (D1FP*D, D3FP*D).

Области применения:
• прессы общего назначения;
• станки;
• выдувное формовочное оборудование;
• управление клапанами впрыска топлива / разгрузочными клапанами дизельных двигателей для морской техники.

Дополнительная информация о варианте исполнения с интерфейсом EtherCAT
Гидрораспределители приводятся в действие и контролируются с помощью интерфейса EtherCAT. Фактическое значение (положение золотника), температура, время работы и различные сообщения об ошибках доступны в виде диагностических сигналов. Параметры работы гидрораспределителей задаются на заводе-изготовителе и могут быть настроены с помощью программного обеспечения Parker ProPxD через интерфейс для установки параметров.

Кроме связи по протоколу Fieldbus, гидрораспределители обладают широким функционалом стандартного варианта исполнения, включая аналоговые сигналы управления и запас хода для диагностических целей. Они могут эксплуатироваться независимо от системы управления на полевых шинах, особенно во время проведения пусконаладочных работ и технического обслуживания.

Характеристики
