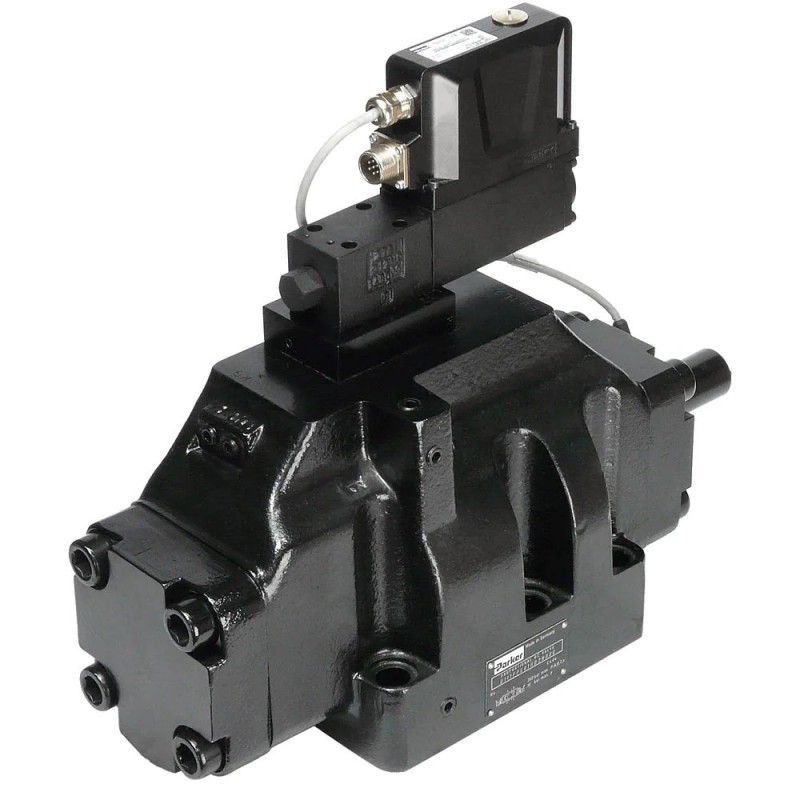

Пропорциональный гидрораспределитель — серии D31FP, D41FP, D81FP, D91FP, D111FP D111FPB31LC2VB70

Пропорциональный гидрораспределитель прямого действия D*1FP для ответственных гидравлических систем.

Высококачественные пропорциональные гидрораспределители серии D*1FP с сервоприводом станут идеальным выбором в случаях, когда требуются максимальная точность позиционирования гидравлического исполнительного механизма, регулирование давления и скорости. Они отличаются очень высокими динамическими характеристиками в сочетании с высоким расходом. Запатентованная технология Parker Voice Coil Drive (VCD®), которая раньше применялась в клапанах меньшего типоразмера, теперь реализована и в более крупных гидрораспределителях серии D*1FP, обеспечивающих высокую скорость потока. Высокодинамичный и высокоточный привод управляющего клапана обеспечивает оптимальное управление главным золотником и эксплуатационные характеристики серворегулирования клапана в целом.

Серия D*1FP поставляется в пяти типоразмерах:
• D31FP — NG10 (CETOP 05)
• D41FP — NG16 (CETOP 07)
• D81FP — NG25 (CETOP 08) для портов диаметром до 26 мм
• D91FP — NG25 (CETOP 08) для портов диаметром до 32 мм
• D111FP —NG32 (CETOP 10)

По заказу возможно оснащение интерфейсом EtherCAT®
Клапаны серии D*1FP с интерфейсом EtherCAT® отвечают требованиям современных технологий взаимодействия между гидрораспределителем и центральной системой управления. Благодаря высокой скорости передачи данных и короткому времени срабатывания высокодинамичные гидрораспределители также могут использоваться в системе на основе полевых шин.

Регенеративная/гибридная функция (опция)
Инновационная встроенная регенеративная функция в линию А (дополнительно) создает новые энергосберегающие циклы для дифференциальных цилиндров. Гибридная версия может в любое время переходить с регенеративного на стандартный режим.

Целевые рынки:
• Промышленность
• Станки
• Формовочное оборудование

Особенности и преимущества:
• Отличные динамические характеристики — сокращение времени цикла и, следовательно, повышение производительности оборудования
• Высокая пропускная способность — оптимальная эффективность для клапана данного типоразмера
• Обратная связь по положению на главном золотнике с высоким разрешением — обеспечивает стабильное положение золотника
• Передовая конструкция главного золотника (синусоидальная зависимость) — управление положением с высоким разрешением при слабых сигналах управления и при высоком расходе, если это необходимо
• Заданное положение золотника при отключении питания – дополнительные положения P-A/B-T или P-B/A-T или центральное положение (для золотников с полным перекрытием).
• Цифровая электроника — возможность сохранения и загрузки данных клапана
• Дополнительные опции: интерфейс EtherCAT, 2 x M12x1, четырехконтактный разъем (Ether-CAT (вх.) и EtherCAT (вых.)) — высокие динамические характеристики, возможность использования в системах с шинами Fieldbus
• Очень прочная конструкция клапана — снижение затрат за счет сокращения времени простоя
• Короткие сроки поставки — отсутствие потребности в складском хранении

Дополнительные возможности и преимущества гибридного исполнения:
• Дополнительная энергосберегающая функция регенерации в линии A или гибридная модель с переключением — экономия энергии до 30 % благодаря наличию возвратной линии А
• Минимальные затраты на сборку благодаря встроенной функции переключения между регенерирующими и стандартными контурами
• Полная функциональность в одном комбинированном изделии
• Стандартная схема монтажа — возможность модернизации

Области применения:
• Прессы общего назначения
• Оборудование для литья под давлением
• Машины для литьевого прессования
• Целлюлозно-бумажная промышленность

Технические характеристики:
Концепция безопасности работает с безопасным четвертым положением на управляющем клапане D1FP. Благодаря этому обеспечивается, что основная ступень гидравлически балансируется при выключении питания и позволяет отцентрировать пружину основного золотника (применительно к золотникам с полным перекрытием) или сместить пружину примерно на 10% к положению золотника А или В (применительно к золотникам с нулевым перекрытием).

Характеристики
